12kV套管式电子互感器

产品型号：REVCT-12型抗震防爆套管式电子互感器
产品介绍
1 产品简介
本公司研制并开发的REVCT-12kV抗震防爆套管式电子互感器是在“天威瑞恒”干式互感器的基础上开发出来的。这种新型的电子式互感器与国内外现有的电子互感器的根本区别是把采集器（空心线圈/分压器）和电光转换部分设置到了套管的地电位上，有效地解决将套管、电流互感器、电压互感器、绝缘在线监测甚至避雷器之功能集成一体。该产品原理易懂；结构简单、精确、稳定、安全可靠、性价比优良。
该电子互感器与电子使仪表、微机测量保护装置配套使用，可同时实现测量、控制、保护和数据传输等功能，对各种高压开关、开关柜可简化其结构，缩小其体积，对各种带套管的高压电气设备进行革命性创新。
2 产品符合标准
GB/T20840.7 电子式电压互感器  GB/T20840.8 电子式电流互感器
3 技术参数
额定电压：10kV
额定频率：50Hz，60Hz
额定一次电流：100~4000A
准确级：电流0.2S/5TPE，电压0.2/3P
准确限值系数：20、25、30、35、40
采样频率：80~256点/周
采样模式：同步/异步 16位
额定二次输出（计量/保护）：电压2D41H，电流2D41H/01CFH
唤醒时间：0
额定短时热电流：50kA、3s
额定动稳定电流：125kA
电源：DC 220V/0.1A
4 环境条件
    环境温度：-40～70℃
海拔不超过1000m，超1000m由供需双方另议
可用于Ⅳ级污秽等级
5 技术原理

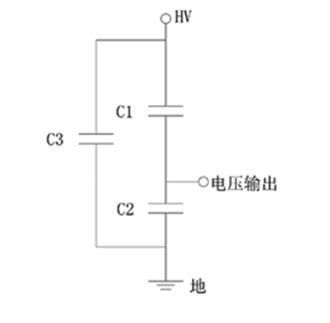

该套管式电子互感器的核心部件是用复合绝缘材料包绕而成的多层相互绝缘同心圆的均压屏制成的电容均压绝缘芯体，由承担电压的主电容C1、抽取电压信号的低压电容C2和防干扰C3构成。其外绝缘为直接套装于芯体上的硅橡胶伞裙。利用电容分压的原理，通过测量低压电容C2上的端电压，实现电子式电压互感器功能，利用法拉第电磁感应原理，在接地法兰内部，接地屏外部套装N个既作计量又作保护用的自主知识产权的空心线圈，实现电子式电流互感器功能。电容分压器、空心线圈、一次转换器设在接地法兰内部，抗干扰强，取电方式不受限制。
